　　一、概述

　　電力測功機是發動機臺架性能試驗的專用檢測設備。該系統采用交流測功機和變頻控制技術，以及計算機技術和試驗軟件，滿足臺架試驗的測試要求。

　　二、主要功能特點

　　1、本系統主要由下列幾部分組成：

　　(1)主機：交流電力測功機；

　　(2)測功機控制：ABB交流變頻調速裝置，采用手動旋鈕調節運行工況點；

　　(3)油門執行機構及其控制：直流力矩電機，手動恒位置控制；自動恒轉速控制

　　(4)檢測及數據處理部分：采用工控計算機，檢測、顯示各種檢測參數，進行數據管理，打印試驗報告，繪制發動機特性曲線；

　　2、采用ABB全數字控制裝置，交流電力測功機具有電動-測功兩種運行狀態，電動時可拖動發動機，使發動機自動運轉，測功時對發動機施加負載，控制特性快速、穩定；

　　3、測功運行時將發動機機械能量轉換為電能回饋電網，由電網回收再利用，在低速運行時能夠達到測功機額定扭矩能力；

　　4、測功機控制操作有恒扭矩/恒轉速/恒電流控制方式，操作人員可根據需要或習慣自行選擇；

　　5、具有遠距離隔室操作發動機油門開度功能；

　　6、系統檢測及數據處理操作采用工業控制計算機，提高系統的可靠性，完成試驗過程數據顯示、打印，存儲和最終輸出試驗報告、繪制特性曲線；

　　7、檢測和顯示數據：

　　(1)轉速；

　　(2)扭矩；

　　(3)發動機油門開度；

　　(4)機油溫度；

　　(5)出水溫度；

　　(6)排氣溫度；

　　(7)機油壓力；

　　(8)燃油消耗。

　　8、系統安全保護措施有：超速保護、故障保護、緊急停車按鈕、發動機熄火停車保護繼電器接點、報警指示燈；

　　9、試驗方法及試驗數據的處理按照相關國家標準和行業標準進行。

　　三、技術參數

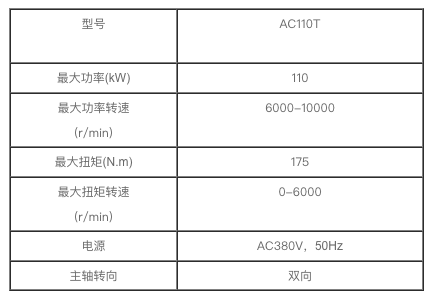

　　1、主要動力參數：（以AC110T為例）

　　2、電動油門執行機構參數：

　　最大直線行程：30mm；

　　3、測試精度：

　?。?）轉速：±0.2%；

　?。?）扭矩：±0.5%F.S；

　?。?）油耗：±1%；

　　(5)機油溫度：±1oC；

　　(6)出水溫度：±1oC；

　　(7)排氣溫度：±10oC；

　　(8)機油壓力：±1%F.S；

　　4、使用條件：

　?。?）電源：進線開關容量：三相AC380V

　?。?）環境溫度：0-40oC;

　　（3）相對濕度：≤85%

　　四、系統配置

　　1、交流電力測功機主機

　　2、控制柜

　　ABB交流變頻調速裝置

　　邏輯控制電路

　　接口電路

　　電壓表、電流表

　　3、操作臺

　　工業控制計算機

　　彩色顯示器

　　打印機

　　操作單元

　　數據采集單元

　　系統軟件

　　4、油耗儀

　　5、油門執行機構

　　6、信號線和電纜線

　　7、技術文件
